CLASS DIAGRAM DAN ACTIVITY DIAGRAM (PERBANKAN)

  • CLASS DIAGRAM PERBANKAN

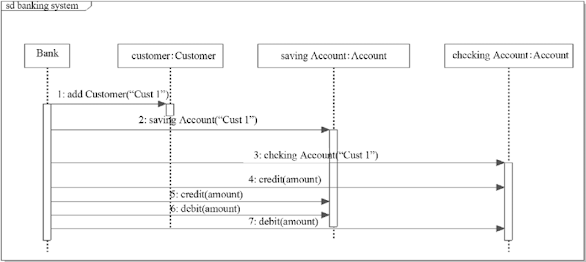

Class diagram merupakan diagram yang digunakan untuk
menampilkan kelas-kelas yang ada dalam sistem yang dirancang yang berupa
objek dan sedang dikembangkan dan dari kelas yang satu ke kelas yang lain
mempunyai relasi. Relasi yang ada dalam diagram kelas berupa one-one, one-
many, many-many. Setiap kelas dalam class diagram terdiri dari nama kelas,
atribut, dan properti.


Dalam merancang database, penulis menggunakan skema galaksi, yaitu
dengan membangun dua buah tabel utama (fact table) yang memiliki tabel
dimensi (dimension table) dan juga memiliki tabel sub dimensi.




  •  ACTIVITY DIAGRAM PERBANKAN

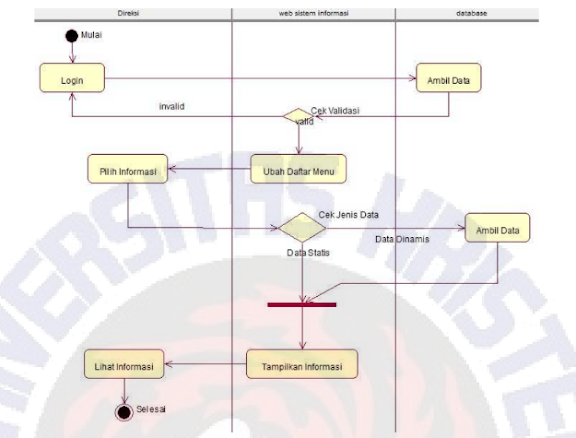

Activity diagram menunjukkan alur kegiatan atau aktivitas yang dilakukan dalam use case
diagram.



Direksi melakukan login. Jika login benar, maka Direksi dapat membaca
laporan keuangan dan mencari data yang diinginkan. Direksi dapat melihat
laporan keuangan, melihat grafik setiap laporan keuangan, serta dapat
melihat informasi perusahaan. Direksi juga dapat melihat hasil peramalan
laporan keuangan yang diinginkan, kemudian dapat melakukan analisa dari
hasil peramalan tersebut.



Administrator melakukan login sehingga dapat melakukan input data-data
laporan keuangan yang sudah siap untuk dipublikasikan. Administrator akan
menginput data-data pada form yang tersedia sesuai dengan data laporan
keuangan yang sudah fix. Data-data ini akan disimpan ke dalam database.
Selain melakukan input data-data, administrator juga dapat melihat laporan
keuangan, melihat grafik laporan keuangan, melihat hasil peramalan, dan
melihat informasi perusahaan.
